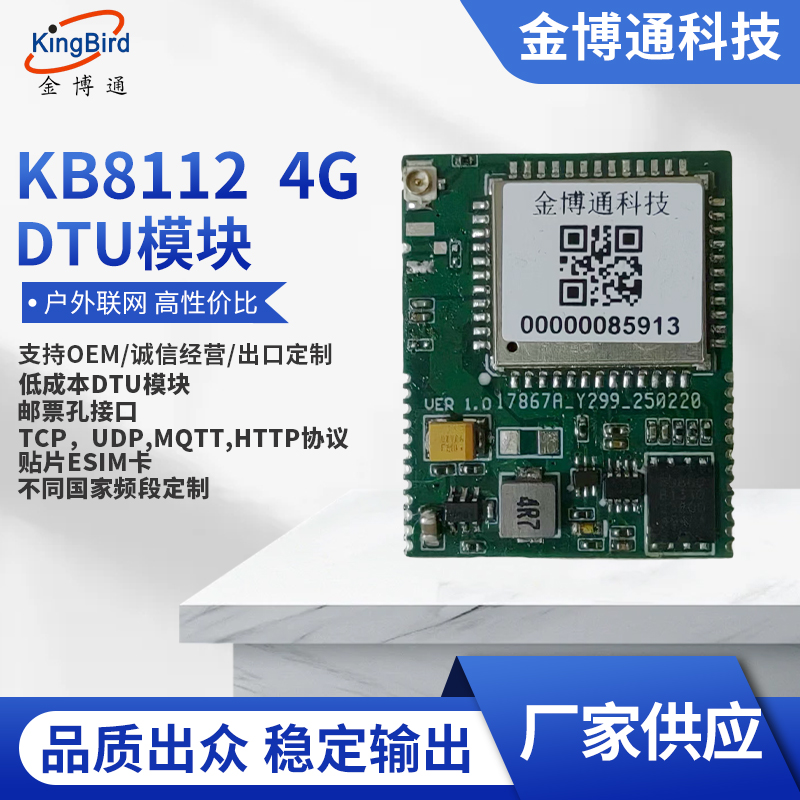

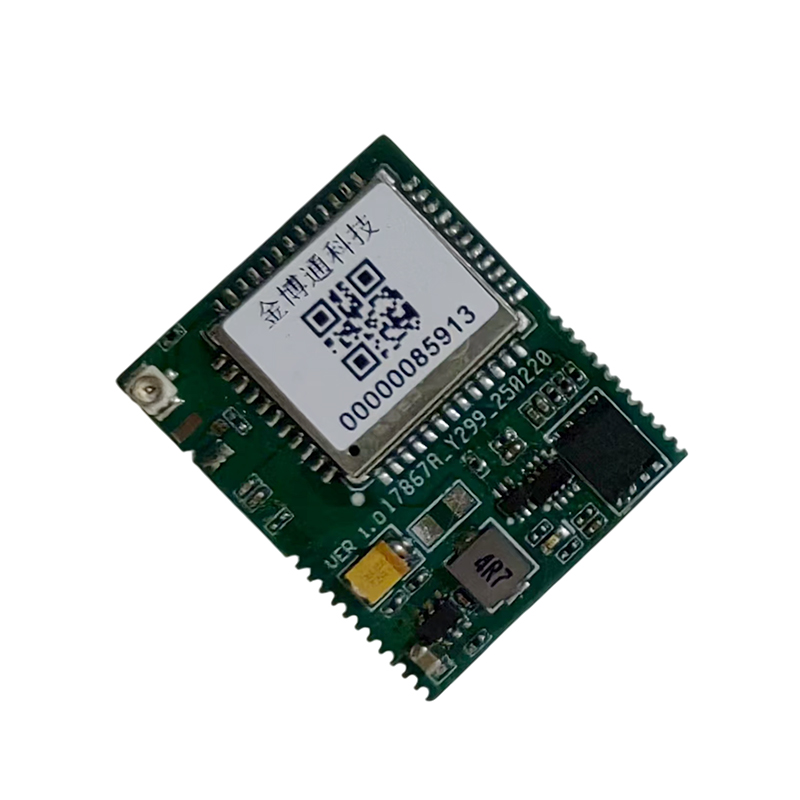

    KB8112 低成本DTU模塊

    産品特點：

    1．成本低；

    2．體積小；

    3．功耗低；

    4．寬電壓供電：5-12V；

    5．含貼片卡含四年流量，也支持外接卡；

    6．支持TCP/UDP/MQTT/HTTP協議；

    7. 即貼即用，無需軟件開發；

    8. 郵票孔接口，方便用戶大批量貼片生産；

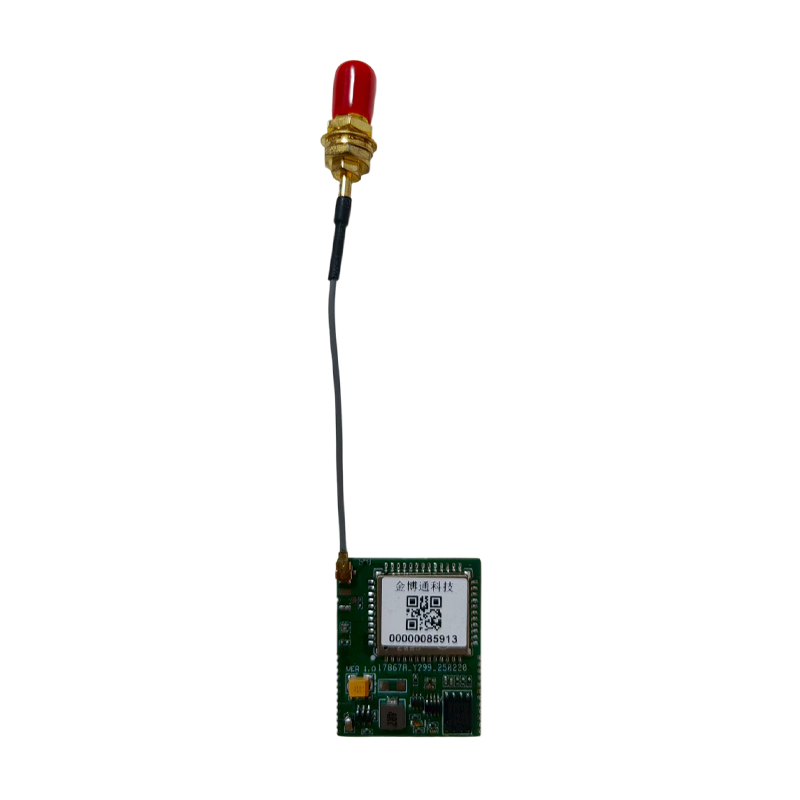

    9. IPEX天線接口，方便連接各種天線；

    在線預定

    全國免費服務電話
    13682652415

    産品介紹 相關産品

    随著物聯網的發展，越來越多的用戶單位需要将自己的産品配上4G模塊來上物聯網系統，但用戶買來4G模塊後，需要進行軟件和硬件的開發，這得必須配上一位軟件工程師和一位硬件工程師，而且産品從開發到成熟，至少要半年、一年甚至兩年的Ω(de)時間，人力成本至少要投入20萬，而且耗時又長。而我公司推出的KB8112 4G DTU模塊，是在4G模塊基礎之上将軟件，硬件（電源，天線，SIM卡等）全部開發成熟的4G DTU模塊，用戶可直接使用，無需軟硬件的開發，它支持TCP/UDP/MQTT/HTTP的協議，而且成本低，體積小，含貼片ESIM卡（配四年的流量），郵票孔接口，方便用戶大批量的(d✔e)貼片生産。

         本模塊适用于各種量大的需連入物聞網的電子設備産品，如(r→ú)：儀器儀表，消費類電子，設備的遠程控制 與管理，工廠數字化改造等等。



    序号

    接口定義

    說明

    備注

    1

    VCC

    電源輸入

    電源輸入，5-12V

    2

    VCC

    電源輸入

    3

    GND

    接地

    電源地

    4

    GND

    5

    RST

    模塊複位引腳，低電平複位。重啓低電平≥300mS

    不使用則懸空

    6

     TXD

    串行數據發送

    接用戶UART的接收

    7

    RXD

    串行數據接收

    接用戶UART的發送

    8

    GND

    接地

    數據地

    9

    GPIO1

    IO口1

    10

    GPIO2

    IO口2

    11

    GPIO3

    IO口3

    12

    工作狀态

    模塊工作狀态指示

    接貼片LED指示燈：

    1.  慢閃:搜索網絡,網絡連接中

    2.  快閃:收發數據

    3.  常亮：連網成功

    13

    SIM VDD

    SIM卡供電電源

    用戶根據需要使用，若模塊上已有貼片卡則無需使用，不使用時全部懸空。

    14

    SIM RST

    SIM卡RESET

    15

    SIM CLK

    SIM卡時鐘

    16

    SIM DAT

    SIM卡數據

    17

    GND

    接地

    18

    ADC IN

    模拟輸入腳，最大輸入電壓1.8V

    19

    GND

    接地

    20

    USB BOOT

    USB下載使能。上電前接低可使能USB下載功能。

    更新模塊程序用。用戶根據需要使用（用戶端接入USB座後方便将來升級程序），不使用則懸空

    21

    USB VBUS

    USB電壓檢測

    22

    USB DM

    USB DATA-

    23

    USB DP

    USB DATA+

    24

    NC

    保留

    保留

    25

    GNNS ANT

    GNNS天線

    保留（後續版本不開放，采用IPEX座）

    26

    ANT

    天線

    保留（後續版本不開放，采用IPEX座）
