KB401 4G內嵌式路由模塊

産品特點：

在線預定

全國免費服務電話
13682652415

1、産品簡介

KB401工業級WIFI 4G無線路由器模塊，它主要應用于行業用戶的數(↔shù)據傳輸業務，支持數據透明傳輸，圖像傳輸，設備監控以及無線路由上網等功能。

KB401采用高性能的 32 位處理器，可以高速處理協議和大量數據，可以搭配多種 4G工業模塊提供 100M 以太網口、300M WIFI無線，移動終端 MAC地址采集接口、串口等功能，可以對接多種終端設備。支持WEB 配置方式，管理方便簡單，支持遠程雲端管理。

2、應用領域

網絡攝像頭，視頻盒子，充電樁，金融、通信、公安、交通、市政等産品應用(Ωyòng).

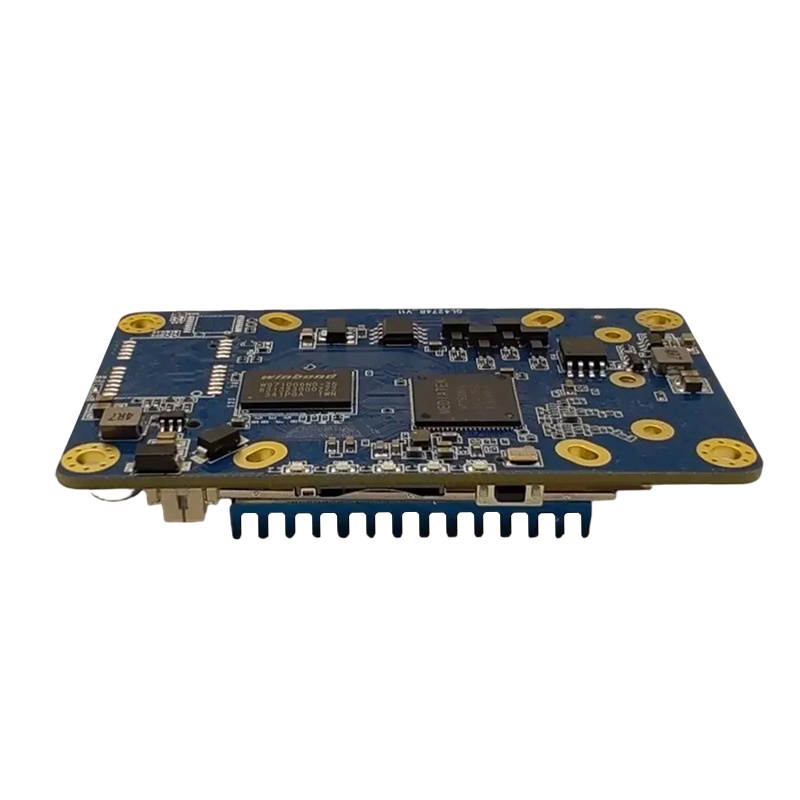

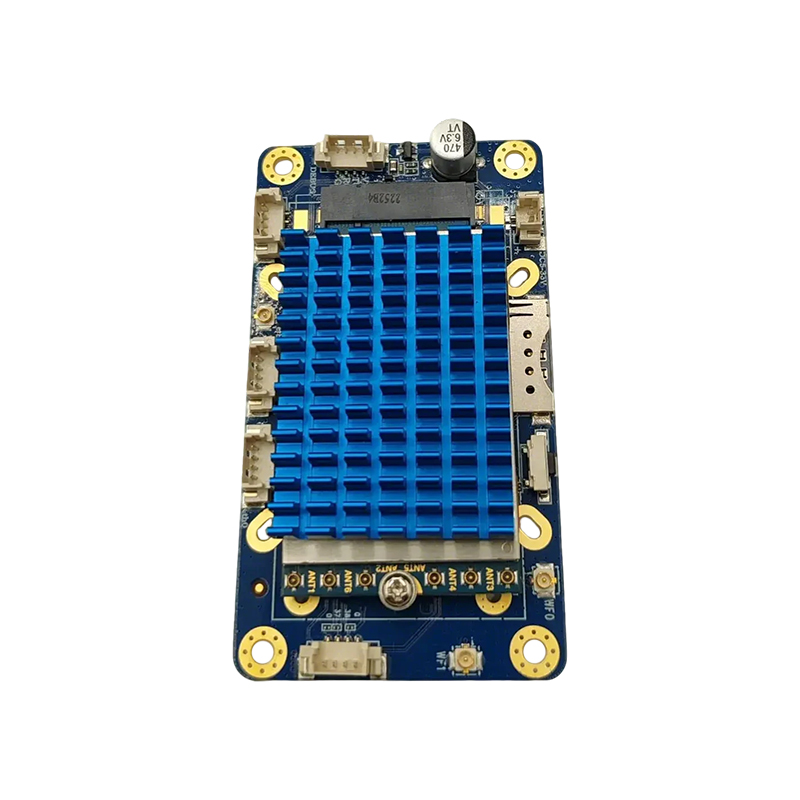

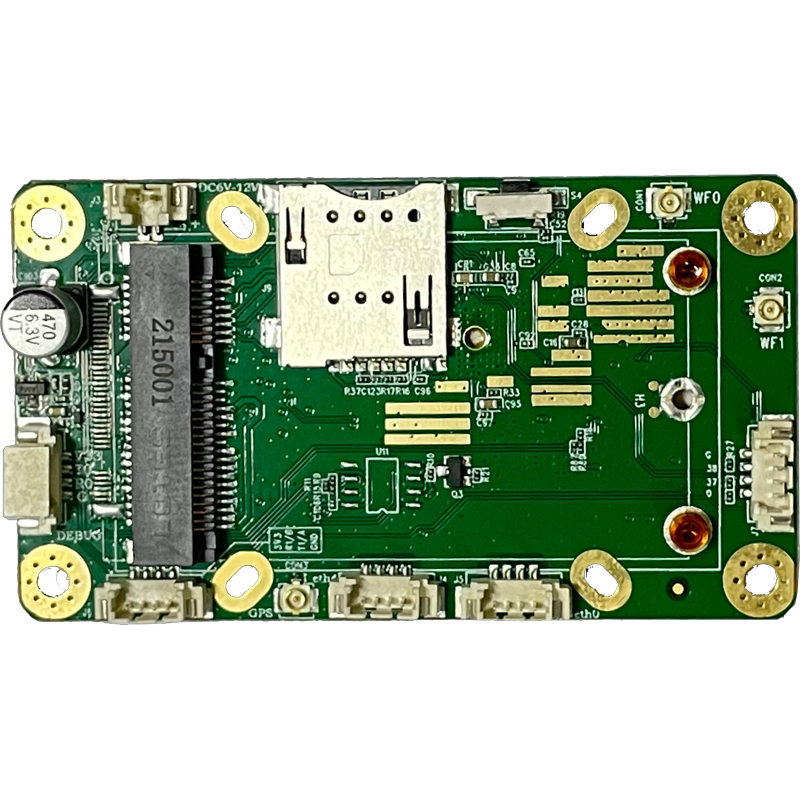

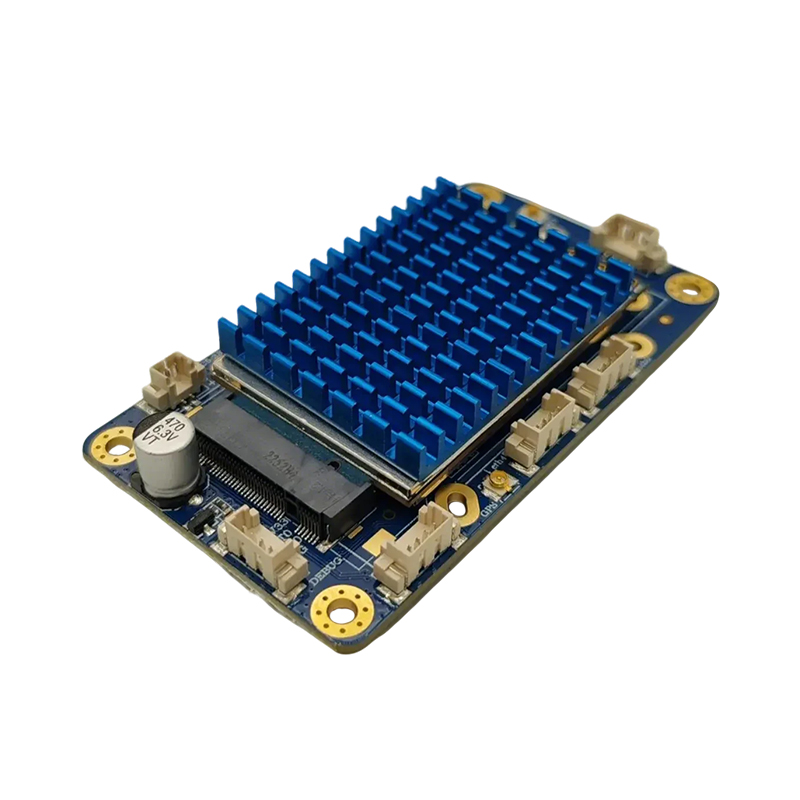

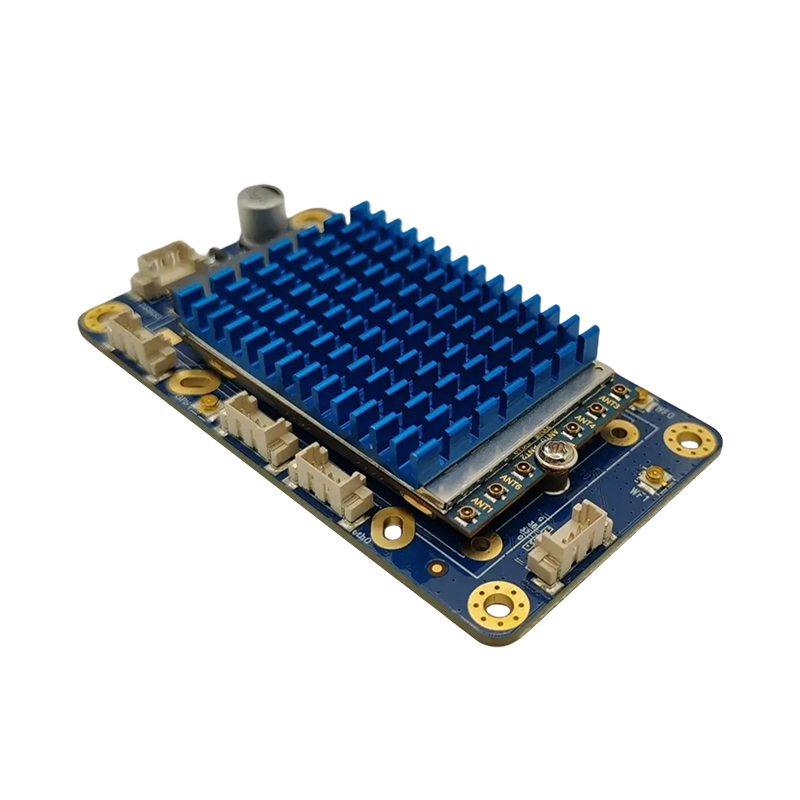

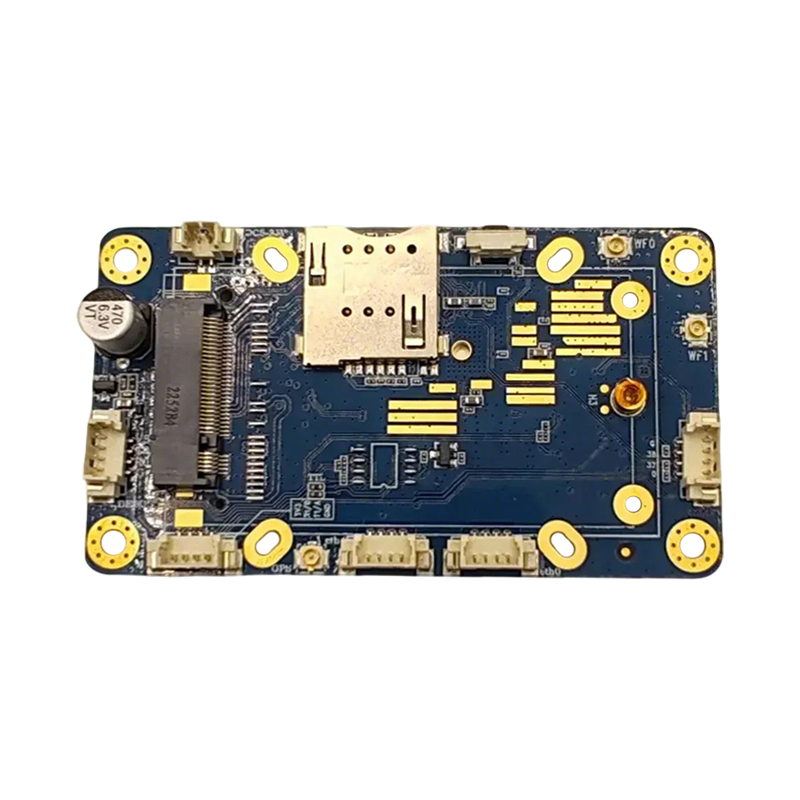

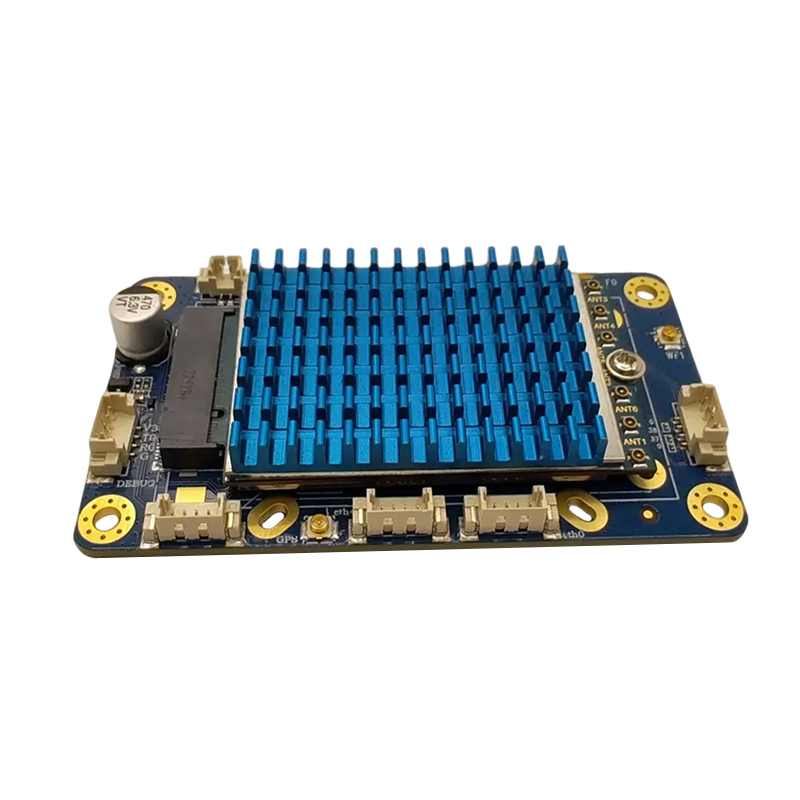

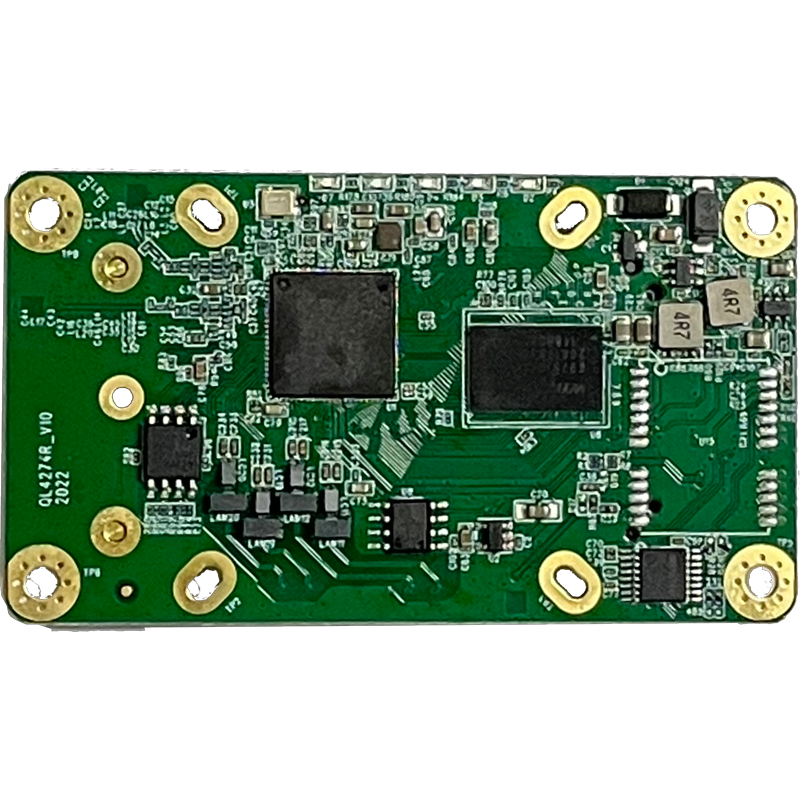

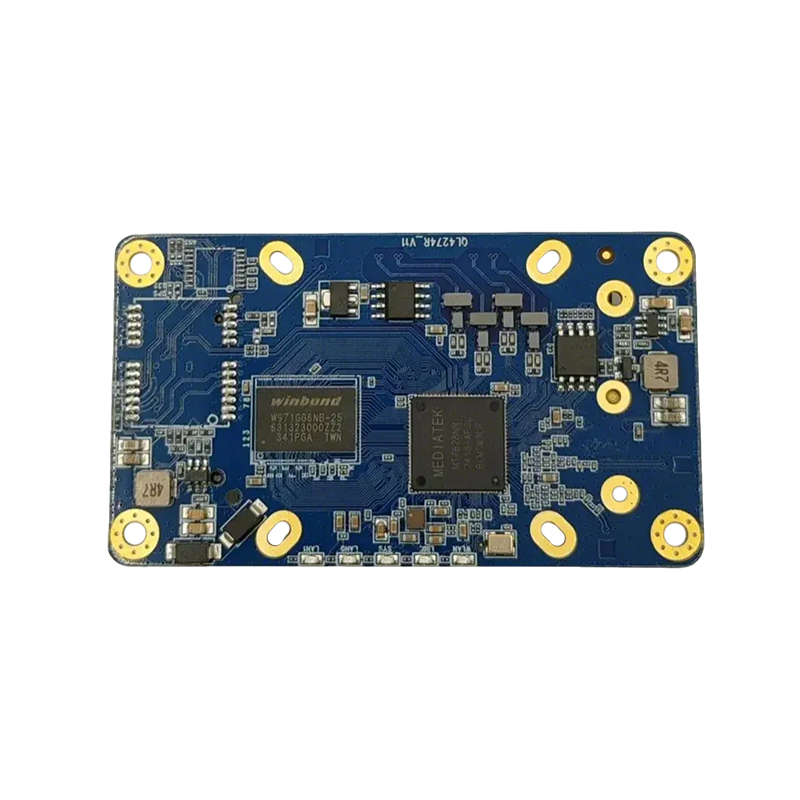

3、産品圖示：

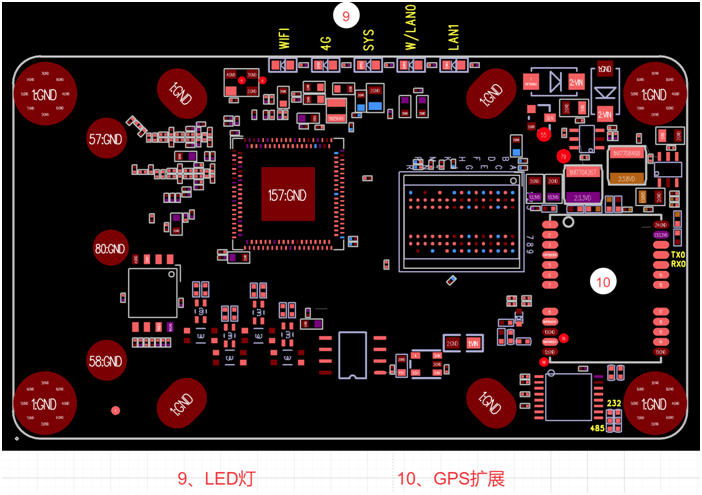

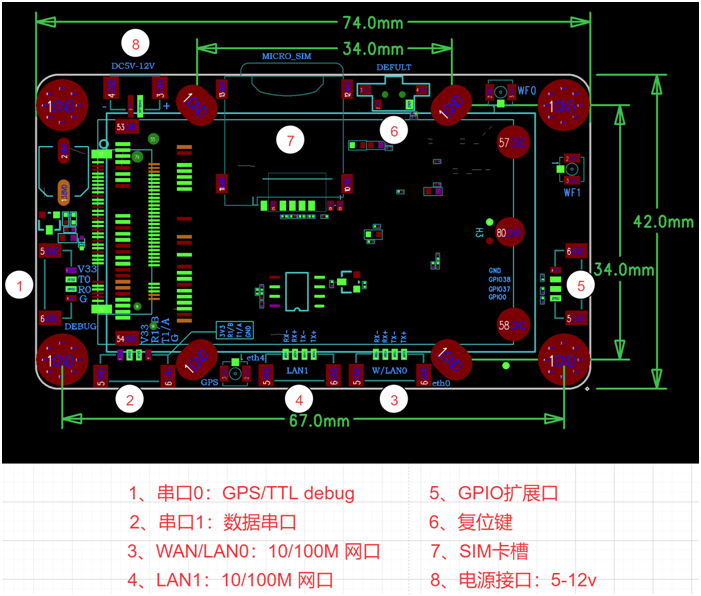

4、PCBA框圖

注：

電源接線端子正負極參考上面⑧處DC頭+-标記

網口線序參考上面③，④處線序标記

數據串口參考②處标記(RS232/RX485選配，默認為RS232)

端子間距：1.25毫米

闆邊4個定位孔孔距3毫米

中間4個斜角橢圓定位孔孔徑2毫米

5、硬件參數

接口
以太網接口	2* 10/100Mbps 快速以太網接口, WAN/LAN自适應（4G模式下為2個LAN）
Wi-Fi接口	可選，IEEE802.11b/g/n
工業串行接口	RS232/RS485 x 1 工業端子 RS232 信号：TXD、RXD、GND RS485 信号：A、B、GND
SIM卡座	MICRO 自彈式SIM卡座
天線接頭	闆載wifi天線座 IPEX x 2
複位鍵	1個
機械特性
安裝方式	定位柱
外形尺寸	長寬高：744212
重量	18g(裸闆)，帶4G模塊共27g
電源
電源接口	2pin端子供電座
電源輸入	DC 5-12V
Wi-Fi發射功率
發射功率	802.11n HT20 MCS7 : +13.5dBm 802.11n HT40 MCS7 : +13.5dBm 802.11b CCK: +18 dBm 802.11g OFDM: +13.5dBm
數據速率	802.11n: up to 300Mbps 802.11b: 1, 2, 5,5, 11Mbps 802.11g: 6, 9, 12, 18, 24, 36, 48, 54Mbps
接收靈敏度	-66dBm at 150Mpbs -73dBm at 54Mpbs -86dBm at 11Mpbs
環境溫濕度
環境濕度	5 ~ 95% （無凝霜）
存儲溫度	-40 ~ 85℃
工作溫度	-20°C ~ +75°C
其他
LED燈	SYS系統運行燈： 1秒閃爍1次，表示系統正常運行 快閃表示正在升級固件，或正在按下複位鍵複位 4G外網連接燈： 4G模式時，快閃表示4G正在撥号中長亮，表示WAN口上網成功長滅，WAN端連接失敗 W/LAN0,LAN1網口燈：亮,相應網口插入網線 WiFi燈：閃爍，wifi功能開啓有數據交互

6、軟件功能

網絡互連
網絡接入	4G 撥号上網，支持 APN, VPDN。內置全球幾百個APN信息,插入SIM卡後路由器可以自動匹配上網
接入認證	支持CHAP/PAP/MS-CHAP/MS-CHAPV2/none
網絡制式	支持SA/NSA, LTE/WCDMA(HSPA+)/EVDO/EDGE/GPRS
LAN協議	支持ARP, Ethernet，STP
WAN協議	支持靜态 IP, DHCP, PPPoE，PPTP,L2TP
支持用戶數量	有線：253，無線：32
網絡協議
IP應用	支持 Ping、Traceroute、DHCP服務器/無線中繼/客戶端、DNS中繼、動态域名DDNS、Telnet、SSH、HTTP、HTTPS、TFTP、FTP、SFTP、IPv6
IP路由	支持靜态路由、IGMP Proxy
TTL	自定義客戶端主機TTL值
網絡安全
防火牆	支持全狀态包檢測 (SPI), 防範拒絕服務（DDoS）攻擊
	支持過濾多播/Ping 數據包, 訪問控制表 (ACL)
	DMZ，MAC過濾，白名單/黑名單訪問控制
	支持NAT, PAT, DMZ, 端口映射, 虛拟服務器
AAA	支持本地認證、Radius
數據安全	支持 L2TP、PPTP、OpenVPN、CA
可靠性
備份功能	接口備份,4G、有線或中繼斷網互備份
鏈路在線檢測	4G狀态檢測，斷線或信号不好時自動重新撥号
	VPN斷線重撥号間隔時間定義，與撥号次數控制
	WAN端發送心跳檢測包檢測，斷線自動連接
	定時重啓
網橋多網關	支持多LAN設置，路由器有兩個網關（兩個內網）
WLAN
無線2.4GHz	支持IEEE 802.11b/g/n
	支持無線區域代碼（國家/地區信道）選擇
	wifi開啓時段控制
	SSID廣播時段控制
	支持發射功率調整
	單雙天線（150Mbps,300Mbps速率）控制
	支持Radius認證
	訪客網絡：可設置訪客WIFI，管理訪客上網行為
	無線橋接：可橋接其他WIFI(WDS橋接等）
	無線訪問控制：可針對MAC進行上網控制（黑白名單）
物聯網
DTU	支持TCP、UDP透明傳輸模式、TCP Server模式、指令模式
二次開發（邊緣計算）
shell腳本	自定義腳本功能，對路由器及相關功能實現自定義&管理
系統接口	路由器提供二次開發參數接口,如獲取路由器狀态，設置路由器相關功能等。方便手機APP，小程序，雲服務端開發
網絡管理
配置方式	支持本地或遠程 HTTP、HTTPS、Telnet、SSH 方式，支持內網穿透方式
升級方式	支持本地或遠程 WEB、TFTP、FTP、SFTP server、內網穿透遠程
日志功能	支持本地系統日志、遠程日志。重要日志掉電保存
日志功能	支持日志掉電保存
